产品概述

充电桩芒市干式变压器是为新能源电动汽车充电站配套开发的一种高效、安全、环保的电力变压器。它采用环氧树脂浇注或开放式干式结构，无需绝缘油，因此具有无漏油风险、防火性能优越、维护简便等特点，特别适用于安装在城市商业区、居民区、高速公路服务区等对消防安全要求较高的充电站场景。作为充电桩系统与电网之间的关键转换设备，芒市干式变压器能够将10kV或20kV中压电网电压安全降压至380V/400V低压，为充电模块提供稳定的电源输入。


产品主要特点

安全防火：干式结构无油，杜绝了漏油导致的火灾隐患，符合消防规范要求，可安装在室内或人员密集场所。
环保无污染：无绝缘油，无渗漏风险，对土壤和地下水无污染，满足绿色充电站建设标准。
抗短路能力强：采用高强度环氧树脂浇注或真空压力浸渍工艺，线圈整体机械强度高，能够耐受充电站频繁的负荷波动和短路冲击。
低损耗节能：铁芯采用高磁导率冷轧取向硅钢片，空载损耗和负载损耗均显著降低，可有效减少充电站运营成本。
低噪音运行：优化的磁路设计和减振结构，噪音水平通常低于55dB，适合在居民区或夜间运营场景下使用。
过载能力强：在紧急情况下可短时间过载运行，配合智能温控系统，确保充电高峰期不中断供电。
安装维护简便：体积小、重量轻，无需储油池和特殊消防设施，可直接与充电桩成套安装。

主要用途范围

充电桩芒市干式变压器广泛应用于各类新能源充电基础设施中，主要涵盖以下场景：

公共快充站：为高速服务区、城市主干道旁的大型直流快充站提供电源转换，支持多台大功率充电桩同时运行。
商业综合体充电区：安装于商场、写字楼地下停车场，满足商业用户和访客的充电需求，同时避免油变带来的消防隐患。
居民小区充电设施：作为小区配电房的核心设备，为私人充电桩和公共交流慢充桩提供安全、低噪的供电方案。
公交、物流专用充电站：用于电动公交车、物流车的集中充电站，配合大功率充电弓或群充系统使用。
工业/园区微电网：在工厂或园区内部微电网中，搭配光伏储能系统，实现清洁能源的本地消纳和车辆充电。

技术规格参数表

参数项目	典型规格 I	典型规格 II	典型规格 III	典型规格 IV
额定容量（kVA）	315	630	1000	1250
额定电压（高压侧）	10kV / 20kV	10kV / 20kV	10kV / 20kV	10kV / 20kV
额定电压（低压侧）	0.4kV (400V)	0.4kV (400V)	0.4kV (400V)	0.4kV (400V)
连接组别	Dyn11 或 Yyn0	Dyn11 或 Yyn0	Dyn11 或 Yyn0	Dyn11 或 Yyn0
阻抗电压（%）	4%	4%	6%	6%
空载损耗（W）	≤ 850	≤ 1400	≤ 2100	≤ 2600
负载损耗（120℃, W）	≤ 3600	≤ 6200	≤ 9800	≤ 12500
绝缘等级	F级 / H级	F级 / H级	F级 / H级	F级 / H级
绝缘水平（高压侧）	LI 75 AC 35 / 28 kV	LI 75 AC 35 / 28 kV	LI 75 AC 35 / 28 kV	LI 75 AC 35 / 28 kV
冷却方式	AN (自冷) / AF (风冷)	AN (自冷) / AF (风冷)	AN (自冷) / AF (风冷)	AN (自冷) / AF (风冷)
防护等级	IP20 (标准) / IP23 (可选)	IP20 (标准) / IP23 (可选)	IP20 (标准) / IP23 (可选)	IP20 (标准) / IP23 (可选)
噪音水平（dB）	≤ 50	≤ 52	≤ 55	≤ 55
外形参考尺寸（长×宽×高，mm）	1250×750×1150	1500×850×1300	1700×950×1450	1850×1050×1550
重量（约，kg）	1100	1850	2800	3500

注：以上参数为常用规格参考，实际选型需根据具体充电站的总装机容量、供电距离、负荷特性以及当地电网条件由专业工程师定制。高压侧电压也可依据用户需求设计为6kV、10.5kV、11kV等。

结构型式与温控系统

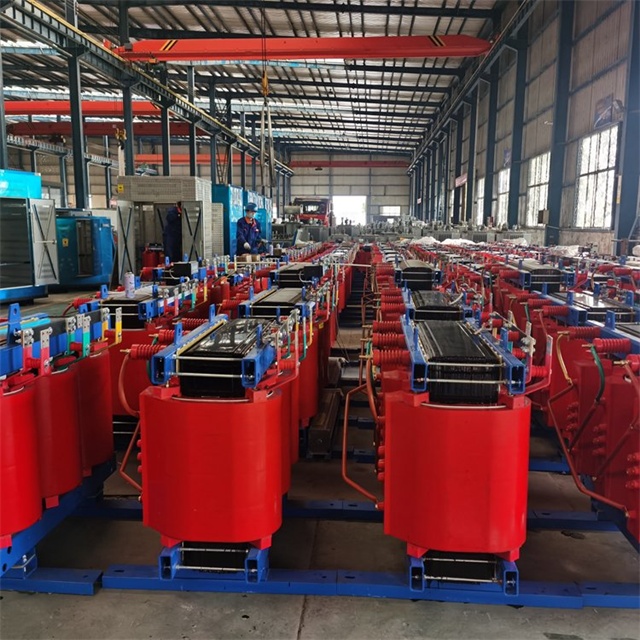

充电桩干式变压器通常有两种结构型式：环氧树脂浇注式（SCB型）和开放式浸渍式（SC型）。其中环氧树脂浇注式因绝缘强度高、防潮性能好、外观整洁，在充电站领域应用最为广泛。配套的智能温控系统可实时监测三相线圈温度，当温度达到设定值时自动启动风机强制冷却，超过报警阈值时则发出跳闸信号，保护变压器和充电设备安全。温控器支持RS485通信接口，便于接入充电站的综合监控系统。
